ZX-便携式监测接收机

☆ 产品概述

ZX-便携式监测接收机系列,是我公司特别研制的小型化无线电监测接收机,分为PM-300和PM-350两种型号。

PM-300内部不带锂电池,具备体积小、重量轻、功能全面等特点,适合作为快速部署或者车载小型监测设备使用。该产品采用先进的技术进行设计开发,充分利用了软件无线电、多信道并行处理、多线程软件处理、模拟及数字信号解调和联网通信等技术,可单独对全频段信号进行监测、解调解码和监听、分析等工作,也可以用于车载路测。

PM-350内部自带锂电池,具备体积小、重量轻、功能全面和续航时间长等特点,特别适合无线电工作者携带使用。该产品充分利用了软件无线电、多信道并行处理、多线程软件处理、模拟及数字信号解调和联网通信等技术,可单独对全频段信号进行监测、解调解码和监听、分析等工作,也可以配合手持式天线或者全向天线阵对全频段中的各类干扰源进行查找、查证及定位,有效地解决通信干扰查找等问题。

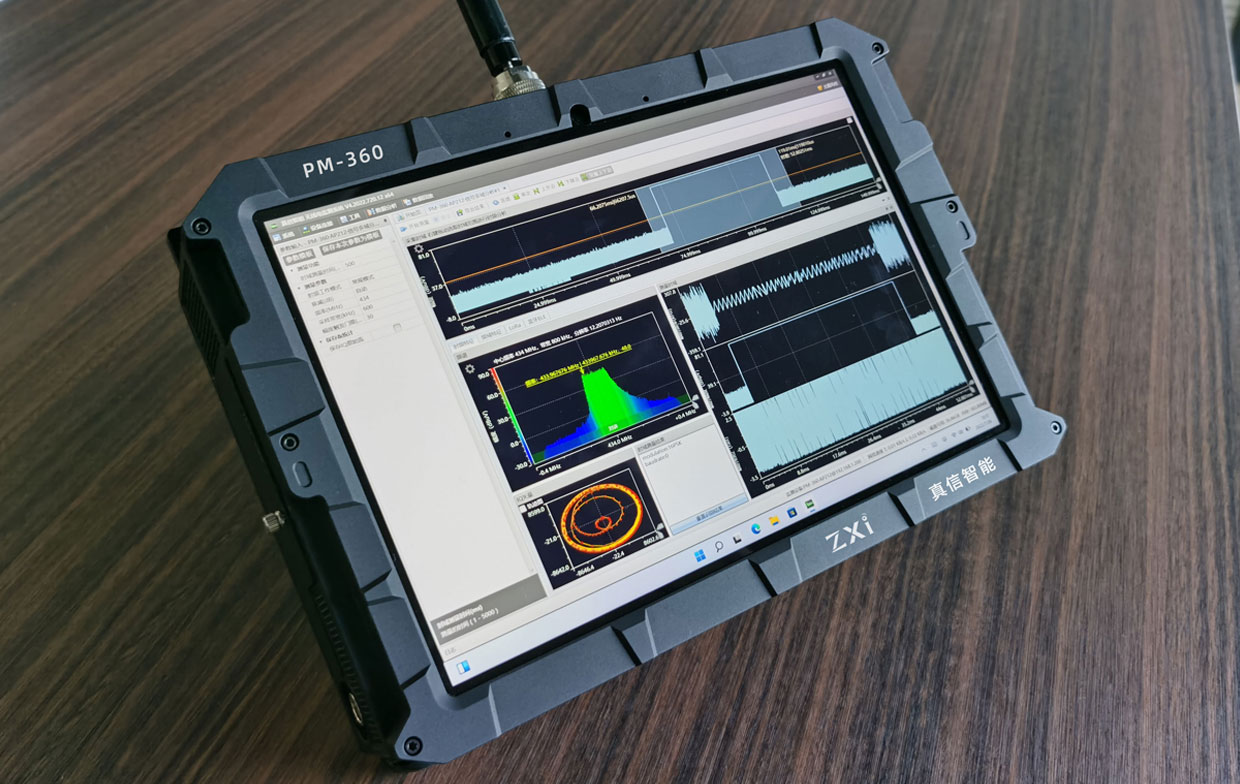

PM-360自带锂电池和触摸屏幕,具备体积小、重量轻、功能全面和续航时间长等特点,特别适合无线电工作者携带使用。 PM-360是一台具有操控面板的信号监测、测量、分析与记录设备,该产品具有多功能、多用途,不仅能够快速捕获信号,而且还具有强大的信号分析处理能力和海量存贮能力。PM-360不仅应用于无线电监测领域,也可用于航空、广电、公安、军事等无线通信领域。

☆ PM-300技术特点

☆ PM-350技术特点

☆ PM-360技术特点

☆ 技术指标

设备型号: PM-300 PM-350 PM-360
工作频率: 20~8000MHz 20~8000MHz 20~8000MHz
电平测量精度: ≤2dB(rms) ≤2dB(rms) ≤2dB(rms)
频率准确度: ≤0.1ppm ≤0.1ppm ≤0.1ppm
调谐分辨率: 1Hz 1Hz 1Hz
最大中频带宽: 40MHz 40MHz/80MHz可选 40MHz/80MHz可选
相位噪声: ≤-100dBc/Hz@10KHz ≤-100dBc/Hz@10KHz≤-110dBc/Hz@10KHz
中频抑制: ≥90dB ≥90dB ≥95dB
镜频抑制: ≥90dB ≥90dB ≥95dB
二阶截点: ≥55dBm(典型值,低失真模式) ≥55dBm(典型值,低失真模式) ≥60Bm(典型值,低失真模式)
三阶截点: ≥15dBm(典型值,低失真模式) ≥15dBm(典型值,低失真模式) ≥20Bm(典型值,低失真模式)
噪声系数: ≤11dB(常温,低噪声模式) ≤11dB(常温,低噪声模式) ≤10dB(常温,低噪声模式)
测量动态范围: ≥130dB ≥130dB ≥130dB
全景扫描速度: ≥100GHz/s(RBW=25KHz) ≥100GHz/s(RBW=25KHz) ≥120GHz/s(RBW=25KHz)
扫描功能: 全景/频段/频率表 全景/频段/频率表 全景/频段/频率表
ITU测量: 标配 标配 标配
多任务多用户: 标配 标配 标配
连接方式: LAN LAN/WIFI LAN
控制协议: SCPI SCPI SCPI
主机尺寸: 便携式机箱:255x160x85mm 便携式机箱:225x185x55mm 便携式机箱:270*185*66mm
工作温度: -10℃~+50℃ -10℃~+50℃ -10℃~+50℃
工作湿度: <90%,无结霜 <90%,无结霜 <90%,无结霜
供电: 宽压直流9-19V供电 内部锂电池,可接适配器使用/充电 内部锂电池,可接适配器使用/充电

ZX-便携式监测接收机基础功能及专用监测功能选件

设备型号: PM-300/PM-350/PM-360
单频测量功能: 实时显示信号中频频谱(带宽600Hz-40MHz/80MHz),可对信号进行解调监听和ITU测量。
频段扫描功能: 设置超始、终止频率、步进/带宽,进行连续频率扫描,实时显示该频段信号分布。
频率表扫描功能: 设置一个频率列表(每个频点可单独设置带宽、解调模式、驻留时间、ITU测量),对该列表信号进行离散扫描监测。
全景扫描功能: 可对全频段或者其中某段频率实时全景频谱显示及信号捕获。
信号监听: 单频点监听/扫描监听/频率表监听
模拟信号解调: AM、FM、CW、USB、LSB、PM、Pulse、IQ
高精度扫描: 扫描瞬时动态≥90dB,可抑制虚假杂散信号,实现大小信号同时监测分析。
数字IQ输出: 通过LAN输出连续IQ数据,带宽600Hz~5MHz不少于30种
宽带多信道解调分析
及解调监听:
实时分析监听32路窄带信道(BW≤300kHz),同时显示宽带频谱32路窄带信号频谱与ITU测量信息
中频连续IQ存储
流盘分析:
支持40M中频带宽内连续IQ存储不小于2小时实时存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听
调制识别: 支持识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-DQPSK,
8PSK,ASK,16QAM等信号,识别概率80%以上
数字信号解调: 支持解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK,16QAM等数字信号,输出星座图、码流列表和眼图。
模拟电视解调: 支持对开路模拟电视信号实时监测解调,实时显示电视信号的图象(黑白)和实时播放伴音信号。
GSM/GSM-R解码: 支持GSM/GSM-R信号解调解码,输出基站类型、频率、网络码、区域码等信息
数字对讲解码: 支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码
ADS-B航空监测: 支持对ADS-B无线信号(1090MHz)进行解调、解码,实时监测上空(半径300Km左右)的各类飞行器信息并在地图上显示其位置。
AIS船舶监测: 支持对船舶AIS无线信号(161.975、162.025MHz)进行解调、解码,实时监测(河流、海域)的各类船只信息并在地图上显示其位置。
