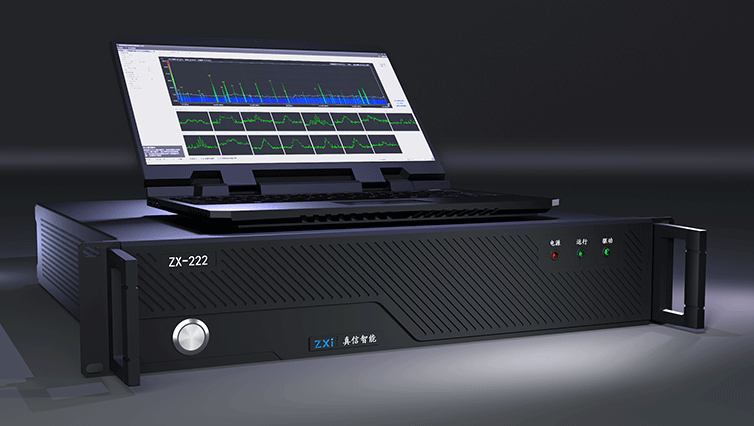

ZX-222高端监测接收机,是我公司最新研制的高端宽带数字化多信道监测测量分析接收机系列产品之一。该产品具有极高的射频性能和强大的信号测量分析功能(可与国外同类高端产品媲美),并且充分利用现代数字信号处理技术、软件无线电技术、CPU多核编程等技术开发集成,是新一代无线电监测测量分析的高端产品 。
该产品不仅可用于民用无线电监测、测向领域,还可用于国内军事、安全部门的无线电侦察、侦测、侦听、无线电信号快速搜索捕获、跳频信号捕获及信号原始IQ数据海量存贮和测量分析。

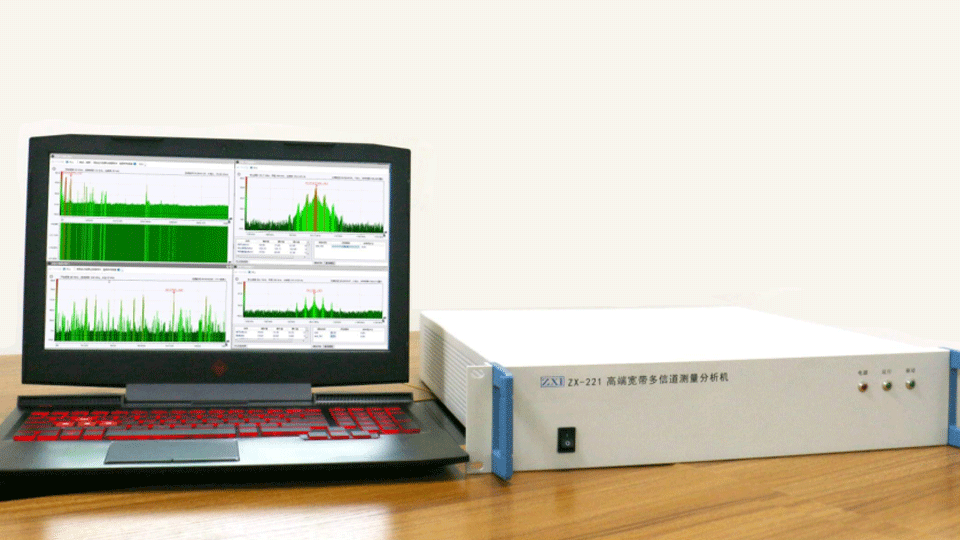

ZX-221高端宽带多信道测量分析接收机,于2017年4月经过《国家无线电监测中心检测中心》、《国家无线电产品质量监督检验中心》检测和测试,出具权威《测试报告》。
ZX-221宽带多信道测量分析接收机,综合了国内外的先进经验,针对无线电监测、频谱管理(ITU标准测量、信号检测等)而设计,支持信号快速扫描搜索、信号精确测量与分析、多信道分析、模式识别、信号解调、超宽带信号存储等功能。为军工、安全、航天、无线电频谱管理和科研院所等领域进行数字信号的图形化分析处理、解调/解码、监听和存储等操作,提供了专业化的有效分析手段。

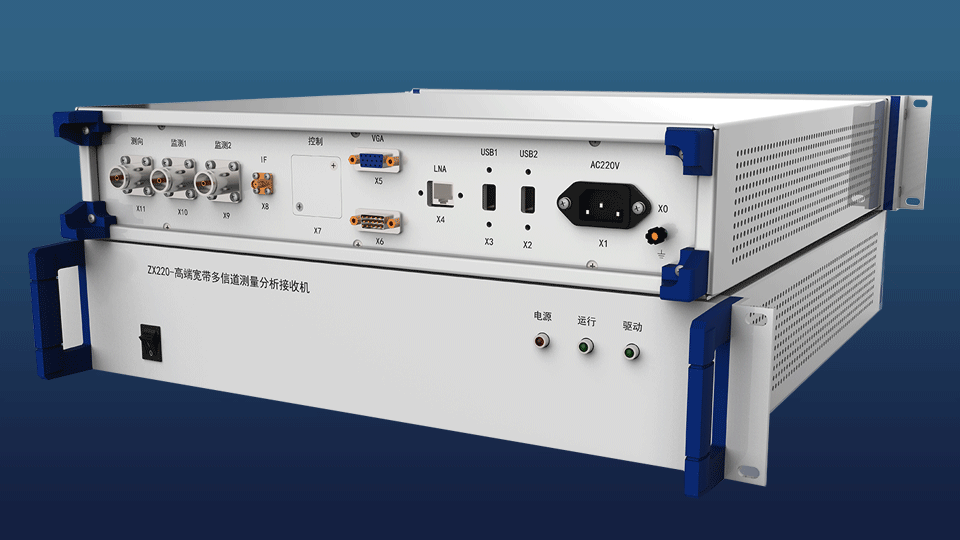

ZX-220高端监测接收机,是我公司最早研制的高端宽带数字化多信道监测测量分析接收机系列产品。该产品具有极高的射频性能和强大的信号测量分析功能(可与国外同类高端产品媲美),并且充分利用现代数字信号处理技术、软件无线电技术、CPU多核编程等技术开发集成,是新一代无线电监测测量分析的高端产品 。
该产品不仅可用于民用无线电监测、测向领域,还可用于国内军事、安全部门的无线电侦察、侦测、侦听、无线电信号快速搜索捕获、跳频信号捕获及信号原始IQ数据海量存贮和测量分析。
设备型号: | ZX-220 | ZX-221 | ZX-222 |
工作频率: | 20-3600MHz | 20-8000MHz | 20-18000MHz |
电平测量精度: | ≤2dB(rms) | ≤2dB(rms) | ≤2dB(rms) |
频率准确度: | ≤0.1ppm | ≤0.1ppm | ≤0.1ppm |
调谐时间: | ≤100us | ≤100us | ≤100us |
最大中频带宽: | 40MHz | 40/80MHz | 80/160MHz |
相位噪声: | ≤-120dBc/Hz@10KHz(1GHz处) | ≤-120dBc/Hz@10KHz(1GHz处) ≤-115dBc/Hz@10KHz(5GHz处) | ≤-120dBc/Hz@10KHz(5GHz处) ≤-105dBc/Hz@10KHz(15GHz处) |
中频抑制: | ≥100dB | ≥100dB | ≥100dB |
镜频抑制: | ≥100dB | ≥100dB | ≥100dB |
二阶截点: | ≥60dBm(低失真模式) | ≥65dBm(低失真模式) | ≥65dBm(低失真模式) |
三阶截点: | ≥20dBm(低失真模式) | ≥22dBm(低失真模式) | ≥22dBm(低失真模式) |
噪声系数: | ≤10dB(低噪声模式) | ≤10dB(低噪声模式) | 20M-8GHz:≤10dB(低噪声模式) 8G-18GHz:≤14dB(低噪声模式) |
杂散信号: | ≤-110dBm | ≤-110dBm | ≤-110dBm |
测量动态: | ≥130dB | ≥130dB | ≥130dB |
中频分析: | 600Hz~40MHz,不少于38种量级 | 600Hz~40/80MHz,不少于38种量级 | 600Hz~80/160MHz,不少于40种量级 |
信道扫描速度: | ≥1000ch/s(带宽、步进=50KHz) | ≥1000ch/s(带宽、步进=50KHz) | ≥1000ch/s(带宽、步进=50KHz) |
全景扫描速度: | ≥50GHz/s(RBW=25KHz) | ≥100GHz/s(RBW=25KHz) | ≥120GHz/s(RBW=25KHz) |
扫描功能: | 频段/频率表/存储 | 频段/频率表/存储 | 频段/频率表/存储 |
信号监听: | 固定频率/频率表 | 固定频率/频率表 | 固定频率/频率表 |
ITU测量: | 标配 | 标配 | 标配 |
多任务多用户: | 标配 | 标配 | 标配 |
控制接口: | LAN | LAN | LAN |
控制协议: | SCPI | SCPI | SCPI |
主机尺寸: | 2U标准机箱 | 2U标准机箱 | 2U标准机箱 |
工作温度: | 室内:-10℃~+50℃ | 室内:-10℃~+50℃ | 室内:-10℃~+50℃ |
工作湿度: | <90%,无结霜 | <90%,无结霜 | <90%,无结霜 |
供电: | AC 220V/50Hz | AC 220V/50Hz | AC 220V/50Hz |
设备型号: | ZX-220 | ZX-221 | ZX-222 |
高速扫描速度: | ≥350GHz/s(RBW=25KHz) | ≥400GHz/s(RBW=25KHz) | ≥1000GHz/s (RBW=25KHz,中频160MHz) |
跳频信号捕获: | 7500跳/S(跨距40MHz) 1000跳/S(跨距200MHz) | 7500跳/S(跨距40MHz) 1000跳/S(跨距200MHz) | 7500跳/S(跨距40MHz) 1000跳/S(跨距200MHz) |
数字荧光谱: | 最大带宽不小于40MHz | 最大带宽不小于40/80MHz | 最大带宽不小于80/160MHz |
高精度扫描: | 扫描瞬时动态≥95dB,可抑制虚假杂散信号,实现大小信号同时监测分析。 |
数字IQ输出: | 通过LAN输出连续IQ数据,带宽600Hz~5MHz不少于30种 |
宽带多信道解调分析 及解调监听: | 实时监测、解调、分析和监听32/64路窄带信道(BW≤300kHz),同时显示宽带频谱32/64路窄带信号频谱与ITU测量信息 |
中频连续IQ存储 流盘分析: | 最大支持40/80MHz带宽内IQ数据实时连续存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听 |
调制识别: | 支持识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK, 8PSK,ASK,16QAM等信号,识别概率80%以上 |
数字信号解调: | 支持解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK等数字信号,输出星座图、码流列表和眼图。 |
模拟电视解调: | 支持对开路模拟电视信号实时监测解调,实时显示电视信号的图象(黑白)和实时播放伴音信号。 |
BSID解码: | 支持2/3/4G基站信号解调解码,输出基站类型、频率、网络码、区域码等信息 |
数字对讲解码: | 支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码 |
ADS-B航空监测: | 支持对ADS-B无线信号(1090MHz)进行解调、解码,实时监测上空(半径300Km左右)的各类飞行器信息并在地图上显示其位置。 |
AIS船舶监测: | 支持对船舶AIS无线信号(161.975、162.025MHz)进行解调、解码,实时监测(河流、海域)的各类船只信息并在地图上显示其位置。 |
