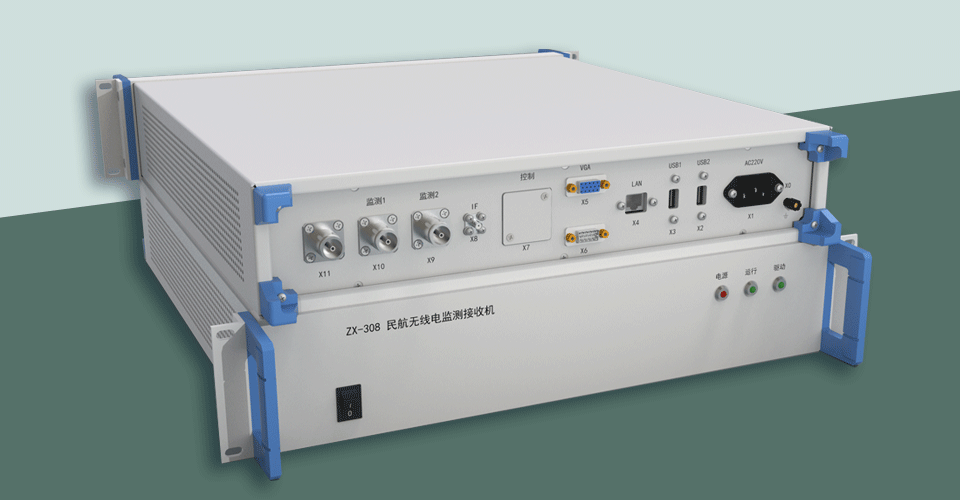

ZX-民航监测接收机系列(定制类)

☆ 产品概述

ZX-民航监测接收机是我公司最新研制的针对民航频段的定制类无线电监测接收机,其工作频率范围为:108-148MHz(频率范围可定制)。该产品采用先进的技术进行设计开发,充分利用了软件无线电、多信道并行处理、多线程软件处理、模拟及数字信号解调、大容量存贮和联网通信等技术,使得该设备技术指标高、操作智能化、体积小、功能强。可针对航空频段108-148MHz进行空中无线电信号监测、监听,并对该频段产生的各类干扰源进行查找、查证及定位,有效地解决民航通信干扰查找的问题。

☆ 技术特点

☆ 技术指标

设备型号: ZX-308
工作频率: 108-148MHz
电平测量精度: ≤2dB(rms)
频率准确度: ≤0.1ppm
调谐分辨率: 1Hz
中频模拟带宽: 40MHz/30KHz
相位噪声: ≤-90dBc/Hz@10KHz
中频抑制: ≥90dB
镜频抑制: ≥90dB
二阶截点: ≥60dBm(常温典型值,常规模式,增益=20dB,△F=100MHz)
三阶截点: ≥10dBm(常温典型值,常规模式,增益=20dB,△F=4MHz)
噪声系数: ≤9dB(常温,低噪声模式);≤14dB(常温,常规模式)
扫描功能: 频段/频率表/存储
ITU测量: 标配
多任务多用户: 标配
控制接口: LAN
控制协议: SCPI
主机尺寸: 2U标准机箱,或根据要求定制
工作温度: 室内:-10℃~+50℃
工作湿度: <90%,无结霜
供电: AC 220V/50Hz

ZX-民航监测接收机主要功能

设备型号: ZX-308
单频测量功能: 实时显示信号中频频谱(带宽600Hz-40MHz),可对信号进行解调监听和ITU测量。
频段扫描功能: 设置超始频率、终止频率、步进、带宽、进行连续频率扫描,实时显示该频段信号分布,并可计算信号占用度。
频率表扫描功能: 设置一个频率列表(每个频点可单独设置带宽、解调模式、驻留时间、ITU测量),对该列表信号进行离散扫描监测。
全景扫描功能: 对频段108-148MHz实时全景频谱显示。
信号监听: 单频点监听/扫描监听/频率表监听
信号解调: AM、FM、CW、USB、LSB、PM、Pulse、IQ
宽带多信道监测、监听: 在频段108-137MHz范围内,实时显示全景频谱,实时监测、监听32路窄带信号(带宽5kHz-300KHz),相当于32台窄带接收机同时工作。
无人值守智能化监测功能: 可按照存贮台站样本数据,108-137MHz实时长时间的守控监测,一旦发现干扰或非法信号,实时进行连续取证记录并报警。
单个/多个信号存贮流盘: 流盘数据(IQ、PCM)格式,带宽(5kHz-300kHz)可选,流盘时间可按小时设定,用于事后数据分析及重现。
