ZX-高性能监测接收机系列是一款高性能数字化宽带多信道监测接收机,是本公司的成熟产品,属于中档次的高性能监测接收机,与高端ZX-220接收机相比,后端处理技术基本相同,区别在于部分射频指标有所下降,全景扫描速度有所降低。设备均采用现代数字信号处理技术、软件无线电技术、CPU多核编程技术实现无线信号的测量分析。

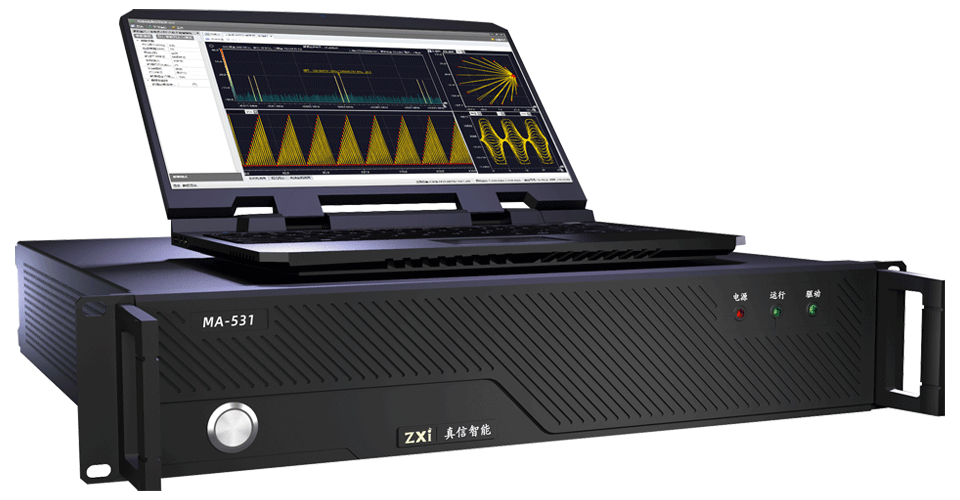

ZX-高性能监测接收机系列有两款产品:ZX-209和ZX-219(现型号更新为MA-531)。ZX-209频率范围:20MHz~3.6GHz;MA-531频率范围:20MHz~8GHz。该系列产品不仅用于民用无线电监测测向领域,也可用于国内军事、安全部门的无线电侦察、侦测、侦听、无线电信号快速搜索捕获、跳频信号捕获及信号原始IQ数据海量存贮和测量分析。具体指标参数参考下文"指标对比"。
设备型号: | ZX-209 | MA-531 |
工作频率: | 20-3600MHz | 20-8000MHz |
电平测量精度: | ≤2dB(rms) | ≤2dB(rms) |
频率准确度: | ≤0.1ppm | ≤0.1ppm |
调谐时间: | ≤500us | ≤500us |
中频带宽: | ≥20MHz | ≥40/80MHz |
相位噪声: | ≤-105dBc/Hz@10KHz | ≤-105dBc/Hz@10KHz |
中频抑制: | ≥90dB | ≥90dB |
镜频抑制: | ≥90dB | ≥90dB |
二阶截点: | ≥55dBm(低失真模式) | ≥60dBm(低失真模式) |
三阶截点: | ≥15dBm(低失真模式) | ≥17dBm(低失真模式) |
噪声系数: | ≤11dB(低噪声模式) | ≤10dB(低噪声模式) |
杂散信号: | ≤-110dBm | ≤-110dBm |
测量动态: | ≥130dB | ≥130dB |
中频分析: | 600Hz~20MHz,不少于35种量级 | 600Hz~40/80MHz,不少于38种 |
信道扫描速度: | ≥500ch/s(带宽、步进=50KHz) | ≥600ch/s(带宽、步进=50KHz) |
全景扫描速度: | ≥20GHz/s(RBW=25KHz) | ≥40GHz/s(RBW=25KHz) |
扫描功能: | 频段/频率表/存储 | 频段/频率表/存储 |
信号监听: | 固定频率/频率表 | 固定频率/频率表 |
ITU测量: | 标配 | 标配 |
多任务多用户: | 标配 | 标配 |
控制接口: | LAN | LAN |
控制协议: | SCPI | SCPI |
主机尺寸: | 2U标准机箱 | 2U标准机箱 |
工作温度: | 室内:-10℃~+50℃ | 室内:-10℃~+50℃ |
工作湿度: | <90%,无结霜 | <90%,无结霜 |
供电: | AC 220V/50Hz | AC 220V/50Hz |
设备型号: | ZX-209 | MA-531 |
高速扫描速度001: | ≥50GHz/s(RBW=25KHz) | ≥100GHz/s(RBW=25KHz,40MHz) ≥200GHz/s(RBW=25KHz,80MHz) |
跳频信号捕获002: | 不支持 | 7500跳/S(跨距40MHz) 1000跳/S(跨距200MHz) |
数字荧光谱003: | 最大带宽不小于20MHz | 最大带宽不小于40/80MHz |
高精度扫描: | 扫描瞬时动态≥90dB,可抑制虚假杂散信号,实现大小信号同时监测分析。 |
数字IQ输出: | 通过LAN输出连续IQ数据,带宽600Hz~5MHz不少于30种 |
宽带多信道解调分析 及解调监听: | 实时监测、解调、分析和监听16/32路窄带信道(BW≤300kHz),同时显示宽带频谱和16/32路窄带信号频谱与ITU测量信息 |
中频连续IQ存储 流盘分析: | 支持20/40MHz中频带宽内连续IQ存储不小于2小时实时存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听 |
调制识别: | 支持识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK, 8PSK,ASK,16QAM等信号,识别概率80%以上 |
数字信号解调: | 支持解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK,16QAM等数字信号,输出星座图、码流列表和眼图。 |
模拟电视解调: | 支持对开路模拟电视信号实时监测解调,实时显示电视信号的图象(黑白)和实时播放伴音信号。 |
BSID解码: | 支持2/3/4G基站信号解调解码,输出基站类型、频率、网络码、区域码等信息 |
数字对讲解码: | 支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码 |
ADS-B航空监测: | 支持对ADS-B无线信号(1090MHz)进行解调、解码,实时监测上空(半径300Km左右)的各类飞行器信息并在地图上显示其位置。 |
AIS船舶监测: | 支持对船舶AIS无线信号(161.975、162.025MHz)进行解调、解码,实时监测(河流、海域)的各类船只信息并在地图上显示其位置。 |
